APM Technology — модуль для проектирования технологических процессов

Евгений Большаков, Ольга Белякова

При производстве изделий в машиностроении важнейшим является этап технологической подготовки производства. В связи с этим одним из направлений развития САПР в настоящее время является разработка систем автоматизированного проектирования технологической подготовки производства.

Напомним, что одна из основных составляющих технологической подготовки производства — разработка технологического процесса, которая представляет собой сложную многовариантную задачу. Для получения оптимального решения предлагаются различные варианты технологических процессов, из которых выбирают наиболее производительный и экономичный. При этом много времени инженер-технолог тратит на выполнение большого объема монотонной, кропотливой работы, зачастую не связанной с принятием творческих решений (определение режимов обработки и норм времени, оформление технологической документации и т.д.).

В этой статье мы расскажем о новом модуле APM Technology системы APM WinMachine, который предназначен для автоматизированного проектирования технологических процессов и оформления технологической документации в автоматическом режиме. Модуль автоматизированного проектирования технологических процессов APM Technology позволяет значительно сократить время и упростить разработку технологических процессов.

Технологический процесс

Технологический процесс – часть процесса производства, направленная на придание изделию требуемых размеров, форм, свойств, характеристик и т.д. Технологический процесс содержит в себе совокупность всей необходимой информации для придания продукции конечного вида. В нем содержатся операции и переходы, последовательность их выполнения, необходимые режимы и параметры обработки и т.д.

Виды техпроцессов

В зависимости от степени обобщенности выделяют единичный, типовой и групповой технологические процесс.

Типовые технологические процессы определяют операции для получения группы деталей, имеющих схожую конструкцию. Принцип работы по типовым технологическим процессам характерен, в основном для крупных производств.

Групповой технологический процесс – процесс изготовления группы деталей, имеющих разную конструкцию, но близкие технологические свойства.

Оформление техпроцесса

Технологический процесс оформляется на специальных бланках стандартизованной ГОСТом формы. Технологическая документация — документов, достаточных для выполнения технологических процессов или операций. Существуют документы общего назначения и документы специального назначения.

Титульный лист (ТЛ) – первый лист комплекта технологических документов. Оформляется в соответствиями с требованиями ГОСТ 3.1105-84.

Карта эскизов (КЭ) – графические изображения и таблицы для конкретизации выполняемой операции. Оформляется в соответствии с требованиями ГОСТ 3.1105-84.

Технологическая инструкция (ТИ) – свод методов, правил и описаний действий для изготовления конечных изделий, предназначенный для сокращения объема технологической документации (ТД).

Маршрутная карта (МК) – описание маршрута движения изготавливаемого продукта внутри цеха.

Операционная карта (ОП) – описание переходов, применяемого инструмента и оснастки.

Ведомость оснастки (ВО), Ведомость материалов (ВМ), Ведомость оборудования (ВОБ), Карта наладки (КН) и т.д.

Для внедрения в производство, технологический процесс утверждается уполномоченным лицом, выполняется согласование оборудования, технологической оснастки, обрабатывающего инструмента и т.д.

Примеры оформления

Правила заполнения информационных блоков комплекта ТД регулируются ГОСТом 3.1103-82.

ГОСТ 3.1705-81 регламентирует термины и названия технологических операций, применяемые при создании технологического процесса.

Маршрутная карта

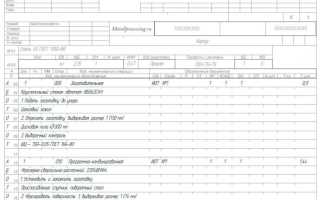

Пример оформления маршрутной карты

Автоматизация проектирования

Для автоматизации и ускорения проектирования технологических процессов существует целый ряд специализированного программного обеспечения – систем автоматизированного проектирования технологических процессов (САПР ТП). На данный момент существует немало различных программных продуктов для упрощения процессов проектирования ТП, таких как Вертикаль, СПРУТ ТП, Techcard и многие другие. У каждой системы можно выделить свои индивидуальные преимущества и недостатки.

Технологическая сущность систем автоматизированного проектирования технологических процессов — возможность решения самых разнообразных задач. В большинстве случаев такие программы представляют из себя набор инструментов, облегчающий проектирование техпроцесса. В некоторых САПР ТП реализована возможность подключения трехмерной модели детали. С помощью графического интерфейса можно указать поверхности 3D модели, которые следует обработать, программа проведет их анализ и предложит варианты процессов обработки. Выбор инструмента и необходимой оснастки можно вести из базы данных инструмента, если таковая имеется и актуальна на конкретном предприятии. Управление технологическим процессом можно осуществлять лишь в случае доступности информации о характеризующих данный технологический процесс параметрах.

Основные и вспомогательные техпроцессы

Совокупность производственных процессов можно разделить на основные – процессы изготовления изделий, механическая обработка, а так же их сборка, и вспомогательные – операции подготовки сырья, транспортирование, контроль и т.д.

Составные части технологического процесса

Механическая обработка изделий – процесс придания заготовке требуемых размеров и форм путем снятия слоев материала специальным режущим инструментом. Технологический процесс состоит операций, подразделяющихся на переходы, проходы, приемы и установки. От специализации и серийности производства, главным образом, зависит и степень разделения технологических процессов на операции.

Технологическая операция – какая-либо часть технологического процесса, выполняемая непрерывно одним или несколькими рабочими, и на одном рабочем месте.

Переход – процесс обработки одной конкретной поверхности с помощью одного и того же инструмента при одних и тех же параметрах резания (неизменных скорости, подаче и т.д.).

Установка – выполняемая за одно закрепление заготовки часть операции. Для обработки большинства деталей требуется несколько установок. В случае, если заготовку можно обработать за одну установку, эту часть процесса можно назвать операцией. Многократные переустановки заготовки могут привести к существенному снижению размерной точности, поэтому от невостребованных переустановок следует отказаться, используя специальные приспособления.

Прием – направленные на достижение определенных целей действия рабочего, т.е. пуск технологического оборудования, установка технологической оснастки, закрепление детали и т.д.
